Método de Isolamento do VISI-SWITCH® da NOJA Power

Os pontos de isolamento são uma consideração de vida ou morte. Os operadores de redes contam com um ponto de isolamento para manter suas áreas de trabalho isoladas da fonte de alta tensão.

Uma falha no isolamento pode ter consequências letais.

Com isso, engenheiros buscam projetar equipamentos de alta tensão e práticas de chaveamento para mitigar esse risco, e o VISI-SWITCH® da NOJA Power não é uma exceção a essa regra.

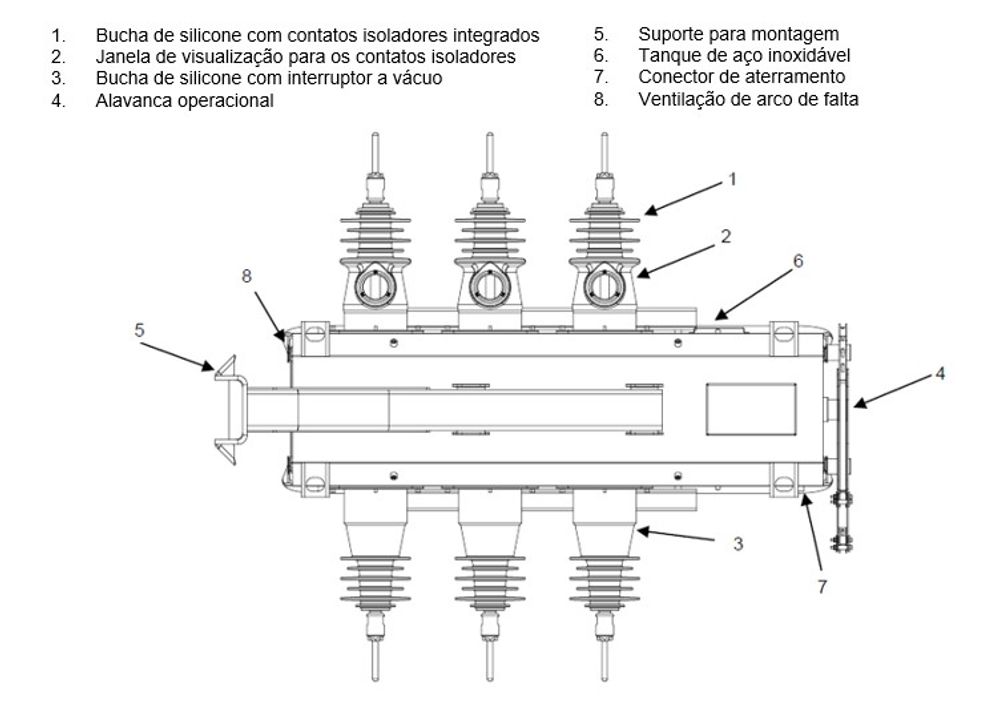

Como funciona o VISI-SWITCH da NOJA Power

O VISI-SWITCH® da NOJA Power é a primeira chave de interrupção de carga com isolamento dielétrico sólido interno visível do mundo.

Ele utiliza dois estágios mecânicos, operados por um único mecanismo de movimento para cumprir sua função de isolamento. Trata-se de um interruptor a vácuo e um isolador de interrupção a ar fechado em série.

O interruptor a vácuo garante interrupção e fechamento de corrente, enquanto o isolador fornece o “ponto de trabalho de isolamento”.

Quando um operador abre o VISI-SWITCH®, o mecanismo de sequenciamento primeiro abre o Interruptor a Vácuo para interromper a corrente da linha e, em seguida, retrai automaticamente o isolador. O isolador garante o Nível Básico de Isolamento, ou BIL (Basic Insulation Level).

Ao fechar o VISI-SWITCH®, a ordem das operações é invertida. O mecanismo fecha o isolador enquanto não há corrente presente e, em seguida, fecha o interruptor a vácuo para restaurar o circuito.

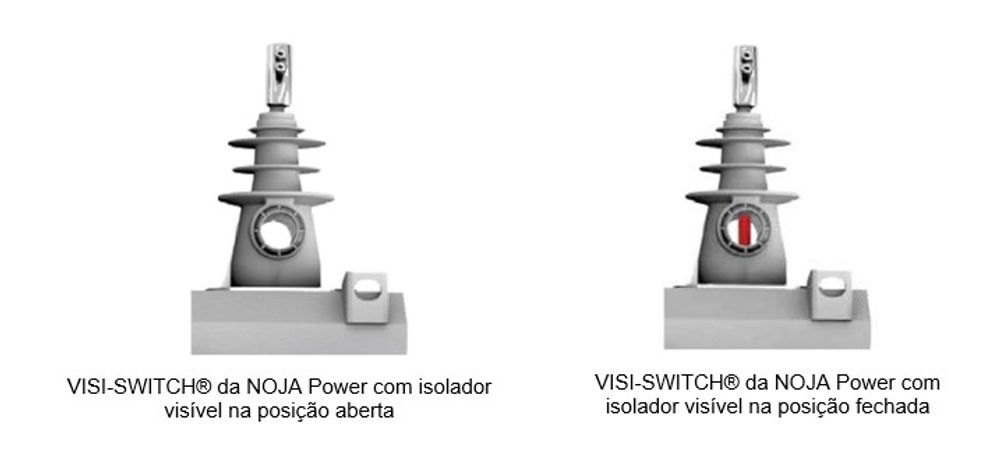

Isolador VISI-SWITCH® da NOJA Power

O isolador é um contato do tipo haste deslizante, com isolamento a ar. O isolador possui 65 mm de separação no ar, garantindo 121 kV de isolamento.

Esta classificação não depende do Interruptor a Vácuo. É apenas a classificação da caixa de isolamento.

O interruptor a vácuo age apenas interrompendo e fechando a corrente, para que o isolador opere “sem carga” e nunca precise realizar interrupções de corrente.

Por que não usar apenas o Interruptor a Vácuo para Isolamento?

O VISI-SWITCH® da NOJA Power depende do lado do isolador para realizar o isolamento, não do interruptor a vácuo.

Este é o componente que oferece o BIL de 121 kV, em conformidade com a Norma de Coordenação de Isolamento IEC 60071-1.

Os interruptores a vácuo podem permitir descargas não destrutivas em seu intervalo de interrupção, uma para disjuntores, como religadores, pois aumenta a resistência do painel a danos. No entanto, em uma chave de interrupção de carga, adicionar o isolador em série evita que as descargas que passam pelo IV cruzem a caixa de isolamento.

Essa uma vantagem exclusiva do design do VISI-SWITCH® – os materiais são sustentáveis, mas a conexão em série do isolador resolve as deficiências de isolamento dos interruptores a vácuo.

O VISI-SWITCH® da NOJA Power é uma alternativa segura às chaves de interrupção de carga baseadas em gás SF6

O VISI-SWITCH® é uma chave de interrupção de carga testada e adequada para uso como ponto de trabalho de isolamento. A função de isolamento é realizada pelo isolador da caixa de ar fechada de 65 mm, fornecendo, sozinho, um BIL de 121 kV.

Quando emparelhado com o IV em série, o VISI-SWITCH® da NOJA Power é capaz de interromper correntes de carga de até 800 A, com o isolador sendo operado sem carga pelo mecanismo de sequenciamento do dispositivo.

“Com o carbono zero líquido obrigatório até 2050, e a maioria das organizações visando o zero líquido até 2030, o VISI-SWITCH® da NOJA Power é a solução ideal para substituir as chaves a gás SF6 em sua rede,” comenta o Diretor Geral do Grupo NOJA Power, Neil O'Sullivan.

Para mais informações, visite www.nojapower.com.br ou entre em contato com seu distribuidor local NOJA Power.
