A NOJA Power apoia a aplicação do IEC 61850 para além de subestação elétricas automatizadas para coordenar a comunicação entre equipamentos FPIR das redes do futuro

O IEC 61850 é estabelecido como o padrão de comunicação para subestações elétricas automatizadas. Agora a NOJA Power, líder em fabricação de religadores automáticos, apoia a extensão da aplicação do padrão para equipamentos de proteção, isolação e restauração (FPIR) para atingir o potencial completo das redes inteligentes.

Comunicado de imprensa

Fevereiro 2013

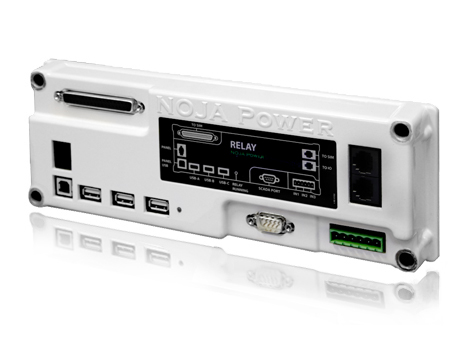

NOJA Power automático circuito religador módulo de relé - plataforma NOJA Power para apoiar protocolo IEC 61850

NOJA Power automático circuito religador módulo de relé - plataforma NOJA Power para apoiar protocolo IEC 61850.

A NOJA Power anuncia seu apoio à adoção do IEC 61850 para equipamentos de proteção, isolação e restauração (FPIR). A NOJA Power afirma que o uso do IEC 61850 resultará em melhor coordenação entre Religadores Automáticos (ACR) – equipamentos de proteção da rede de distribuição – permitindo que estes formem um elemento essencial das redes inteligentes (smart grids).

O IEC 61850 foi originalmente projetado originalmente para subestações elétricas automatizadas e foi construído sobre protocolos anteriores, incluindo Manufacturing Message Specification (MMS) e Generic Oriented Substation Event (GOOSE) da Utility Communication Architecture (UCA) 2.0. Agora, a Comissão Eletrotécnica Internacional (IEC) e os fabricantes europeus e norte-americanos de equipamentos que ajudaram a desenvolver o padrão estão promovendo IEC 61850 como base para comunicação e controle de Dispositivos Eletrônicos Inteligentes (IED) e Automação de Distribuição (DA), além das subestações. (Veja abaixo "Sobre a IEC 61850").

Como fabricante líder em religadores automáticos, a NOJA Power apoia esta iniciativa pois acredita que ela vai acelerar a implementação de redes inteligentes em economias desenvolvidas e em desenvolvimento.

A maioria das redes de distribuição e transmissão de eletricidade modernas é operada através de um pequeno número de protocolos padrão, mas estes não possuem os modelos de dados abstratos que permitem que o IEC 61850 troque dados de maneira rápida e ainda preserve o significado inicial da informação. A retenção do significado original é importante para permitir que o equipamento automatizado receba, reconheça e, criticamente, aja sobre a informação. Este benefício, além da interoperabilidade entre equipamentos de diferentes fabricantes que adotam o IEC 61850 é fundamental para a construção de redes inteligentes - sistemas de distribuição de energia elétrica bidirecionais e informatizados que monitoram, protegem e otimizam automaticamente o funcionamento dos seus elementos interligados .

"O IEC 61850 é o resultado da junção de três tipos diferentes de comunicação e é uma mudança fundamental de uma forma muito mais ampla do que a maioria dos engenheiros imaginam", explicou Andrew West, especialista e consultor em comunicações SCADA.

"A coordenação de dados é um grande desafio na implementação de redes inteligentes. As redes contemporâneas são complexos "sistemas-de-sistemas" que evoluíram ao longo de muitos anos e aderem a muitos padrões distintos ", continuou West. "Mas para o smart grid funcione, esses sistemas terão de cooperar. Como o IEC 61850 é reconhecido como um padrão fundamental para a integração de dados de redes inteligentes, ele vai desempenhar um papel chave no sentido de facilitar essa cooperação. "

A linha OSM NOJA Power de média tensão (15, 27 e 38 kV) (veja "Sobre a Linha OSM NOJA Power") atualmente suporta a comunicação SCADA entre os dispositivos e centros de controle através dos protocolos IEEE 1815 (DNP3) e IEC 60870-5 -101/-104 sobre canais de comunicação serial ou Ethernet. Além disso, a NOJA Power suporta comunicação direta entre os religadores para a coordenação de automação através de protocolo proprietário. Em futuros modelos, a infraestrutura de redes Ethernet incorporada nos controladores da linha OSM poderá ser usada para o IEC 61850.

“ACRs formarão uma parte fundamental das redes inteligentes e o IEC 61850 está ganhando rapidamente um impulso irreversível como padrão de comunicação e controle preferido para a futura infraestrutura inteligente", disse Neil Sullivan, CEO, NOJA Power.

"É, portanto, vital que os religadores da NOJA Power incorporem o protocolo IEC 61850 e sejam facilmente integrados a redes de transmissão de eletricidade inteligentes do futuro. Para atender a esta exigência, a empresa está nos estágios finais de desenvolvimento de produtos com IEC 61850 homologado para serem lançados em 2013.”

Sobre o IEC 61850

O IEC 61850 reúne muitos padrões internacionais em um projetado para agilizar a comunicação em subestações elétricas automatizadas. O padrão foi desenvolvido e mantido sob os auspícios da Comissão Eletrotécnica Internacional (IEC) e faz parte da arquitetura 57 do Comitê Técnico da IEC para sistemas elétricos de potência. A IEC, os fabricantes de equipamentos elétricos e concessionárias desenvolveram o padrão em esforço colaborativo que remonta ao trabalho iniciado pelo instituto norte-americano Electric Power Research Institute (EPRI), em 1988.

O IEC 61850 baseia-se em protocolos anteriores, incluindo Manufacturing Message Specification (MMS) Generic Oriented Substation Event (GOOSE). O MMS fornece as funções de supervisão e de controle que permitem aos dispositivos a gravar dados e, em seguida, informar tais dados para outros equipamentos enquanto o GOOSE é uma função de coordenação de processo utilizada compartilhamento de informação em alta velocidade. O GOOSE permite a indeterminação de rede Ethernet e protege a integridade dos dados. Qualquer formato de dados (estado, valor) é agrupado em um conjunto de dados e transmitido dentro de um período de quatro milissegundos. O IEC 61850 também define um protocolo de valor de medida amostrada para a digitalização e transmissão de tensões e correntes do sistema de potência para uso de dispositivos de proteção e medição da qualidade de energia.

O padrão agora está sendo estendido para além das subestações elétricas automatizadas para os Dispositivos Eletrônicos Inteligentes (IED) e Automação de Distribuição (DA) utilizados na transmissão e distribuição de eletricidade. Esta extensão do IEC 61850 promete aumentar consideravelmente a comunicação e coordenação das infraestruturas de transmissão de energia elétrica - um requisito fundamental para a implementação de redes inteligentes.
