Aprimorada, a Cabine de Controle e Comunicação da NOJA Power incorpora modem Celular, Wi-Fi e GPS

O Controle RC15 baseia-se na concepção consolidada da RC10, adicionadas opções de Comunicações e Localização & Sincronização via GPS, extremamente simples de configurar, facilitando a integração do sistema às redes de comunicação.

Comunicado de imprensa

Outubro 2015

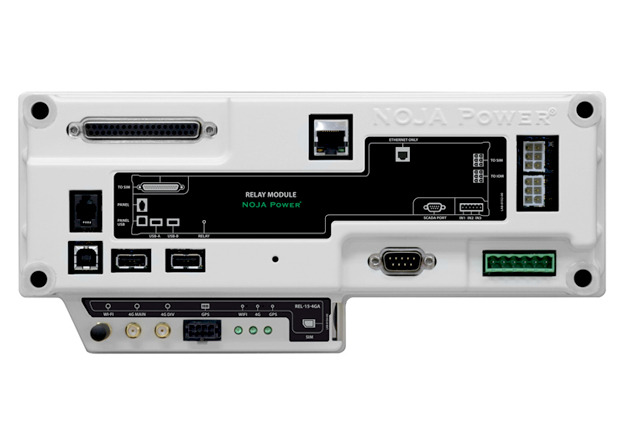

Módulo de Relé NOJA Power RC15 incluindo , Wi -Fi e GPS integração celular

Módulo de Relé NOJA Power RC15 incluindo , Wi -Fi e GPS integração celular.

A NOJA Power Switchgear anuncia hoje a introdução de sua cabine de controle e comunicações RC15 para a série de Religadores Automáticos (RA ou "auto religador") OSM. O RC15 é baseado na cabine já consolidada RC10 - que está instalada em milhares de locais em todo o mundo - mas apresenta novos recursos de celular, Wi-Fi e GPS.

As cabines RC10 e RC15 são controles prontos para supervisão e aquisição de dados (SCADA) e suportam Relé 1.15, que é a versão mais recente da plataforma de firmware para a série OSM.

O controle RC15 possui três atualizações chave em relação ao RC10, incorporadas no Módulo Relé 15 da unidade. A primeira é a integração de um modem de rede celular que suporta tecnologias de rede de comunicações móveis 2G, 3G e 4G em todas as atribuições de espectro padrão mundial. O modem celular pode ser ligado a duas antenas Yagi para uma melhorada recepção.

A integração celular permite que as concessionárias comuniquem com o RC15 por redes celulares de longas distâncias, para operar ou realizar aquisição de dados dos RA’s, alterar configurações ou fazer download de novos firmwares. A comunicação de longa distância é um requisito fundamental para implementações de smart grid, particularmente para instalações isoladas. Além disso, a conectividade celular permite que o Controle RC15 integre-se facilmente tanto com os sistemas SCADA, quanto com o APP Religador NOJA Power para dispositivos móveis Apple iOS ou Android. O APP Religador permite que a equipe de manutenção controle o RA por um smartphone ou tablet.

Em segundo lugar, a cabine RC15 incorpora conectividade sem fio Wi-Fi. O cubículo suporta a versão 802.11n do protocolo Wi-Fi, que opera na faixa de 2,4 GHz e tem um alcance de até 50 metros. A conectividade Wi-Fi permite que a equipe de manutenção se conecte com o controle RC15 sem ter que subir no poste. Isto é uma grande vantagem, pois aumenta a segurança, especialmente em condições meteorológicas extremas. A conectividade Wi-Fi permite que o controle RC15 seja integrado facilmente com o APP Religador NOJA Power, além de permitir que vários RA’s numa subestação sejam conectados à uma rede local sem fio (WLAN) para agilizar a configuração ou atualização de software.

Em terceiro lugar, a cabine RC15 inclui a funcionalidade de GPS através da rede celular, permitindo que os técnicos confirmem a posição do Religador antes de operar o dispositivo. Uma antena externa aumenta a confiabilidade, pois possibilita uma melhor recepção de sinal. A confirmação da localização também auxilia as concessionárias no caso de uma atualização de banco de dados perdido, onde um relé pode ter sido trocado entre cabines. Além disso, a funcionalidade GPS da cabine RC15 fornece as coordenadas de mapeamento que podem ser utilizadas para o preenchimento automático em sistemas de mapeamento SCADA. O localizador GPS incorpora um sinal de relógio preciso que permite que grupos de RA’s estejam sincronizados dentro de um intervalo de +/- 10 microssegundos. Esta é uma vantagem para os engenheiros porque simplifica a coordenação (operações de religamento) dos religadores localizados ao longo de um único alimentador. Além disso, a operação sincronizada permite que arquivos de log dos religadores tenham data e hora precisas para ajudar numa análise posterior.

Integração padrão de capacidades de celular, Wi-Fi e GPS na RC15 assegura que a Cabine de Controle possa ser acessada facilmente e configurada rapidamente com o Software de Gerenciamento e Controle (CMS). Isso não era possível quando a tecnologia de comunicação não-padrão era adicionada a um controle RC10. O CMS é uma ferramenta de configuração que permite que os técnicos façam o recebimento de informações de comunicação SCADA para a série de religadores OSM.

O cubículo RC15 também possui um atualizado Módulo de Interface do Religador (SIM), que é responsável por fazer a interface entre o religador OSM, o Controle RC15 e fonte de alimentação para o Módulo Relé 15. O SIM foi aprimorado para fornecer mais energia para o Módulo Relé 15, afim de alimentar outros dispositivos de comunicação, permitindo aos clientes usar modems e rádio adicionais, se necessário.

"A cabine RC10 é um produto comprovado e aliada à versão mais recente do firmware do relé da NOJA Power é um sistema de supervisão e comunicação poderoso, que permite que as concessionárias obtenham o máximo dos Religadores OSM", explica Neil O'Sullivan, Diretor Geral da NOJA Power. "Mas, como nossos clientes começaram a implementar redes inteligentes - que normalmente exigem a comunicação remota rápida e confiável - Enfrentamos crescentes pedidos para adicionar tecnologias de comunicação reforçadas. Isto pode ser feito na fábrica ou pelo cliente, mas faz aumentar o tempo de comissionamento de uma unidade. O cubículo RC15 agora incorpora esta tecnologia como padrão e torna o comissionamento simples fazendo a configuração CMS".

Os controles RC10 e RC15 fornecem Proteção Direcional de Sobrecorrente, Falta à Terra e Falta à Terra Sensitiva, Relé de Religamento Automático, Medição Instantânea, Registro de Eventos, Registrador de Demanda e Unidade Terminal Remota (RTU) em um único pacote. Possui porta Ethernet (TCP / IP e UPD / IP), uma interface RS232 RTU e 3 x USB (2 x portas USB no RC15) que oferecem portas seriais full e half-duplex de 300-19.2 K de velocidade para conexão com sistemas de controle remoto. Protocolo de Rede Distribuída (DNP3) é fornecido como padrão usando qualquer uma dessas interfaces. O cubículo RC10 continuará a estar disponível ao lado do RC15 para os clientes que não necessitem de tecnologia de comunicação reforçada da nova cabine e capacidade GPS.

Os Religadores da série OSM da NOJA Power são elementos fundamentais de redes inteligentes e fornecem um conjunto abrangente de recursos de automação. A série OSM foi totalmente testada pelo laboratório independente KEMA, na Holanda, para garantir vida longa e confiabilidade sob as mais severas condições ambientais. Desde a sua introdução, os religadores série OSM foram instalados pelas concessionárias em mais de 84 países ao redor do mundo. (Consulte abaixo "Sobre a série OSM NOJA Power".)

Android é uma marca registrada da Google Inc. iOS é uma marca comercial ou marca registrada da Cisco em os EUA e em outros países e é usada sob licença pela Apple Inc.

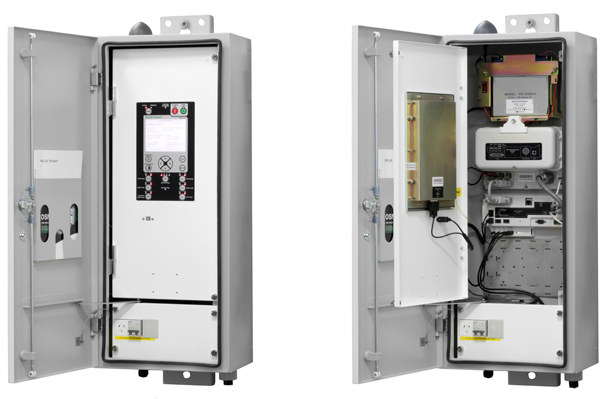

NOJA Power RC15 com o Módulo GPS

NOJA Power RC15 com o Módulo GPS.
