Software de Qualidade de Energia da NOJA Power melhora a qualidade de energia e análise de eventos de trip de ACR

Revisão do PQS agrega ao conjunto de ferramentas da NOJA Power para a identificação de problemas de qualidade de energia, tais como introdução de harmônicos através da conexão de geração distribuída de energia renovável, permitindo aos engenheiros a otimizarem a qualidade de energia e a reconfigurarem remotamente os ajustes de proteção do ACR, visando desempenho melhorado da rede de distribuição.

Comunicado de imprensa

Março 2016

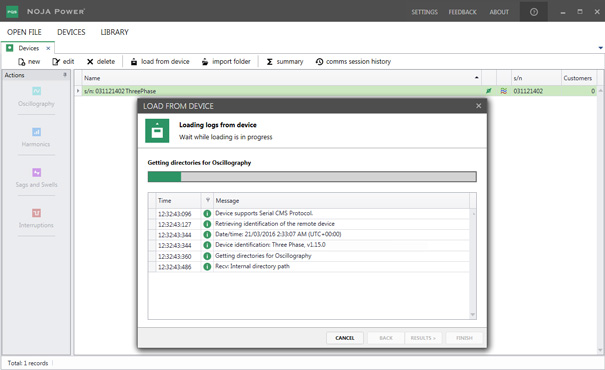

Dados PQS log de ​​acesso remoto

Dados PQS log de ​​acesso remoto.

Brisbane, Qld, Austrália – Março, 2016 – a NOJA Power anuncia a revisão do seu Software de Qualidade de Energia (PQS), ferramenta de análise e otimização da qualidade de energia. Dentre outras melhorias, o PQS v1.0.15 agora permite que engenheiros de concessionárias importem remotamente, e então analisem os dados formatados de eventos de trip registrados pela Série OSM de Religadores Automáticos (ACR) da empresa.

O PQS v1.0.15 é parte do conjunto de ferramentas de monitoramento e analise de qualidade de energia da NOJA Power, podendo ser executado em PCs com Windows XP e superiores e Microsoft .NET Framework versão 4, que analisa dados obtidos pela cabine de controle e comunicação RC10 da NOJA Power.

O PQS é utilizado para analisar efeitos na qualidade de energia devido à distorção harmônica, interrupções e afundamento e elevações de tensão, permitindo às concessionárias atuar sobre as causas desses fatores antes que estes degradem os ativos ou das penalidades dos órgãos reguladores. Tal análise tem se tornado cada vez mais importante conforme a geração distribuída de energia renovável se conecta à rede de distribuição e aumenta a possibilidade de harmônicos que podem comprometer a qualidade do fornecimento de energia. A habilidade de coletar e analisar informações sobre a qualidade de energia remotamente de fontes de geração distribuídas está se tornando cada vez mais importante, conforme as concessionárias se encontram sob grande pressão dos órgãos reguladores para manterem a qualidade de energia dentro e diretrizes bastante estreitas.

O PQS também é ideal para a análise de eventos que geram o trip de ACRs, permitindo as concessionárias a modificar remotamente os ajustes e proteção para limitar a recorrência e otimizar o desempenho da rede de distribuição. O PQS permite aos engenheiros determinar muito mais informações sobre a cause de um evento de trip do que os perfis de falta padrão fornecidos pelo controle RC10.



PQS oscilograma



O controle RC10 pode agora capturar um oscilograma das formas de onde de tensão e corrente em todas as três fases quanto um evento específico de trip ou fechamento ocorre. O controle mede Distorção Harmônica Total (THD), Distorção da Demanda Total (TDD) e harmônicos de tensão e corrente até a 15ª harmônica, permitindo aos engenheiros determinar de forma precisa a causa do evento. Além disso, o RC10 armazena informações relacionadas a interrupções de curta e longa duração, assim como variações de tensão ocorrendo fora do intervalo pré-configurado pelo usuário.

Uma memória USB pode ser conectada ao controle RC10 aumentando a quantidade de dados de oscilografia que podem ser coletados. Os dados de oscilografia podem ser acessados remotamente e carregados em um PC executando o PQS, eliminando a necessidade do pessoal de manutenção visitar o local de instalação para obter informação.

Os dados de oscilografia obtidos pelo controle RC10 ficam disponíveis em um arquivo de configuração (“.cfg”) e um arquivo de dados (“.dat”) fornecidos no formato IEEE C37.111-1999. Dado que os dados Comtrade se aderem a um formato de indústria, eles podem ser facilmente importados para outras aplicações de software e instrumentos para, por exemplo, modelar o efeito do trip de um religador em outros ativos de rede. As concessionárias também podem utilizar os dados Comtrade no PQS para recriar os dados originais do ACR para análise mais detalhadas e até mesmo modelar o efeito do evento de disparo em esquemas de proteção modificados.

“A análise da qualidade de energia é importante para concessionárias ao passo que elas procuram otimizar o desempenho das redes atuais até as redes inteligentes”, diz Neil O´Sullivan, Diretor Gera da NOJA Power. “A Série OSM de religadores automáticos incorpora, como padrão, monitoramento avançado de harmônicos, corrente e tensão em todas as fases de um alimentador – que é particularmente importante para essa análise. Com essa última versão do PQS, engenheiros podem obter esses dados remotamente, examinar a informação e então reconfigurar os religadores automáticos remotamente visando ajustar a rede para eficiência máxima”.

Os ACRs da Linha OSM da NOJA Power são elementos fundamentais em redes inteligentes (smart grids) e fornecem uma extensa lista de funcionalidades de automação. O equipamento possui medição de tensão em todas as seis buchas, medição de corrente em todas as fases, proteção bidirecional e extensa capacidade em qualidade de energia e registro. A Série OSM foi completamente testada pelo laboratório independente KEMA na Holanda para assegurar longa vida útil sob as condições mais ambientais mais severas. Desde seu lançamento, os ACRs OSM já foram instalados por concessionárias em mais de 84 países ao redor do mundo. (Veja abaixo “Sobre a Linha OSM da NOJA Power”).

O RC10 é um controle pronto para supervisão e aquisição de dados (SCADA) que fornece relé direcional de sobrecorrente da fase, terra e sensível de terra, relé de religamento automático, medição instantânea, registro de eventos, registrador de demanda e unidade terminal remota (UTR) para controle remoto em um único pacote. (Veja abaixo “Sobre o RC10 da NOJA Power”).
