Religadores NOJA Power Operando em Temperaturas Sub Zero – Suécia

Comunicado de imprensa

Agosto 2016
 Religadores NOJA Power Operando em Temperaturas Sub Zero

Religadores NOJA Power Operando em Temperaturas Sub Zero.

Os religadores padrão da NOJA Power foram fornecidos a empresas de concessionárias de energia em todo o mundo para uso em quase todos os tipos de ambiente, desde o Butão aninhado nos Himalaias até a região amazônica equatorial da América do Sul ou mais próximo do interior do árido interior do norte de Queensland, onde as temperaturas podem atingir + 50 °C.

A linha OSM de religadores a vácuo foi testada e comprovada para trabalhar nos ambientes mais árduos e extremos de temperaturas usando nossa própria câmara de teste ambiental juntamente com testes independentes na KIPTS (Koeberg Insulator Pollution Test Station) na África do Sul e o teste final, operação livre de problemas.

Os extremos de temperatura não são mais evidentes do que na Suécia, um país que tem 1574Km de comprimento e onde a temperatura no extremo norte da Lapónia pode cair para -53 °C em fevereiro e no Sul pode atingir + 38 °C em junho. As especificações típicas para equipamentos para uso externo na região Norte estipulam que os produtos precisam suportar temperaturas de -40 °C a + 55 °C enquanto que no sul isso seria tipicamente de -25 °C a + 55 °C.

A NOJA Power vem fornecendo a linha OSM de religadores a vácuo e controles RC10 às empresas suecas através do nosso distribuidor exclusivo Techinova AB, especialista em soluções de comunicação e automação, com sede em Karlskrona.

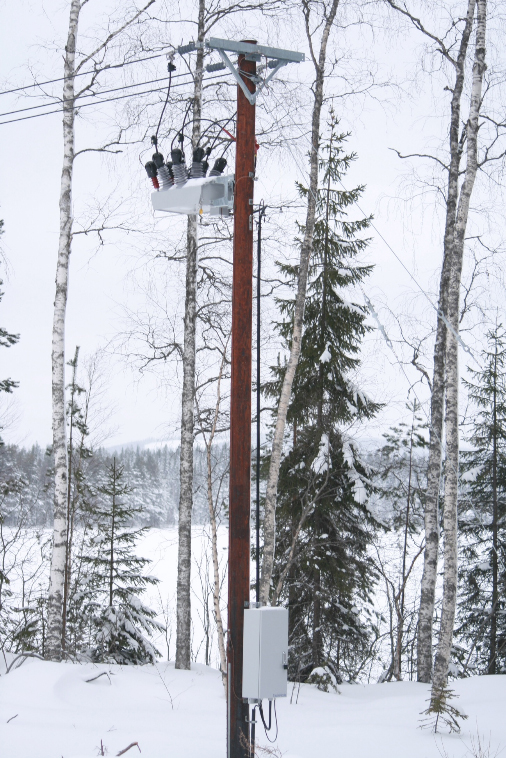

As empresas suecas de Ljusdal Energi em Ljusdal, Elektra Networks AB em Edsbyn e Hofors Elverk AB em Hofors estão todas na região de Gävleborgs Län, que tem uma área de 18.000 Km2 e uma população de aproxiadamente 276.000. Tem um clima sub-ártico, onde as temperaturas foram registradas a menos de -30 °C no inverno e um agradável 25 °C no verão com 60-80mm de chuva nos meses de verão, por isso um ambiente muito desafiador para qualquer produto, mas um que o religador NOJA Power e o controle RC10 são mais do que capazes de lidar.

Na Suécia, toda a rede de distribuição é de um tipo de alta impedância compensada, ou seja, uma bobina de supressão de arco é utilizada para ligar ao neutro do transformador para limitar a corrente de falha de terra capacitiva que flui quando ocorre uma falha à terra no sistema, tipicamente igualada com um resistor de 3-5kohm. A consequência disso é que uma corrente de falha à terra totalmente desenvolvida é muito baixa em cerca de 0,5-1,0 A em uma rede de 10 kV.

Na rede aérea sueca cerca de 75% de todas as falhas são falhas de terra, normalmente uma árvore ou um ramo pendurado em uma das fases. A característica mais importante do religador NOJA Power é, portanto, sua capacidade de ser capaz de detectar e determinar a direção de faltas de terra de baixo valor e depois que realizar as operações de religamento subseqüentes.

Os religadores com interrupção a vácuo fornecidos são os produtos OSM15 padrão com controle RC10 e UTR embutida. Uma vez que as empresas suecas são obrigadas a monitorizar a rede de distribuição de eletricidade em vastas áreas, a Techinova AB instalou os seus sistemas de rádio de longa distância dentro do controle RC10 com a UTR atuando como o mestre do IEC60870-5-101 que consulta constantemente os dados do religador. Se o estado do religador tiver mudado (indicação ou valores analógicos), então uma mensagem de rádio é encaminhada através da rede de rádio. Ele não transmite a menos que tenha havido uma mudança de status. Isto dá um sistema de rádio muito rápido e responsivo com capacidade de longo alcance (as distâncias típicas em um salto são 10-25km) desde que todas as UTRs de rádio poassuam funcionalidade de repetidor.

As concessionárias suecas são muito inovadoras , assim como a Eon em Kisa, região de Östergötland que está no Sul da Suécia, onde estão avaliando um "Smartare Nät" ou "Smarter Grids" procurando a melhor solução para suas necessidades futuras. Eles instalaram um sistema de teste usando um esquema de retroalimetação totalmente automatizado com dois pontos normalmente abertos (dois religadores normalmente abertos com ABR habilitado) entre dois alimentadores. Em cada linha de saída, foram instalados dois religadores com configurações direcionais total.

Existem quatro empresas sendo avaliadas, mas a solução NOJA Power / Techinova é a única que isola uma falha em duas direções e restaura automaticamente a energia em duas direções. O Techinova também foi o único a pensar em uma "parada de emergência" no SCADA, um botão gráfico que desliga todo o autoreligamento dentro do sistema.

Uma vez que estes religadores foram instalados, a NOJA Power melhorou ainda mais sua linha de produtos com o lançamento do novo RC15 com comunicações melhoradas, incluindo Wi-Fi, GPS, modem 3G / 4G e cartão SIM, tornando-o o produto mais avançado no mercado hoje .
