VISI-SWITCH® da NOJA Power permite às concessionárias eliminar as chaves isoladas à gás, prejudiciais ao meio ambiente, em redes de distribuição de média tensão

Em vias de ser comercialmente lançada, a VISI-SWITCH® Load Break Switch combina a confiabilidade de disjuntores fechados com patente pendente de isolamento de ar visível popular com o pessoal de manutenção, porque melhora a segurança. VISI-SWITCH possui interruptores a vácuo com dielétrico sólido para eliminar o gás SF6 prejudicial ao meio ambiente e mecanismo de acionamento exclusivo para garantir a sequência e a operação seguras

Comunicado de imprensa

Novembro 2016

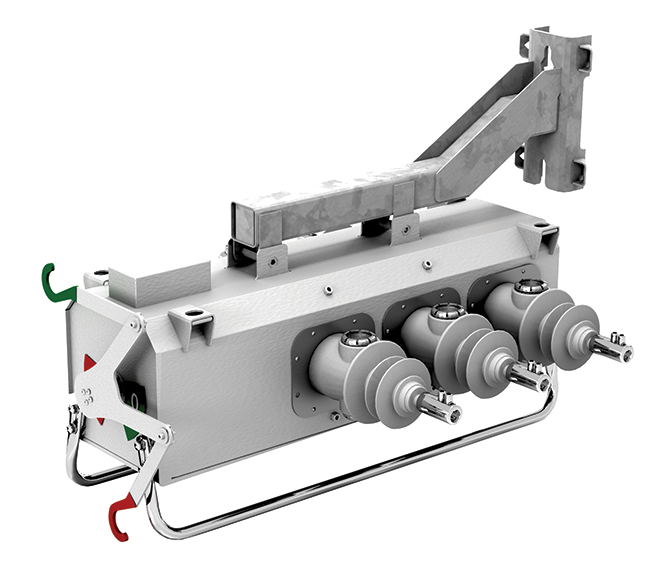

VISI-SWITCH da NOJA Power

VISI-SWITCH da NOJA Power

Em vias de ser comercialmente lançada, a VISI-SWITCH® Load Break Switch combina a confiabilidade de disjuntores fechados com patente pendente de isolamento de ar visível popular com o pessoal de manutenção, porque melhora a segurança. VISI-SWITCH possui interruptores a vácuo com dielétrico sólido para eliminar o gás SF6 prejudicial ao meio ambiente e mecanismo de acionamento exclusivo para garantir a sequência e a operação seguras.

Brisbane, Qld, Austrália - 2016 - A NOJA Power anuncia hoje que sua chave de de interrupção em carga (LBS) VISI-SWITCH® OLB15-16-800 estará disponível comercialmente no início de 2017. A VISI-SWITCH permite a insolação manual de redes de distribuição trifásicas. A VISI-SWITCH® é uma unidade de propósito geral que supera as desvantagens das chaves isoladas com dielétricos de hexafluoreto de enxofre (SF6), além de possuir um ponto visível de interrupção e isolamento. A unidade também possui um mecanismo de acionamento exclusivo que conecta os interruptores a vácuo e isoladores, o que garante uma sequência operacional segura.

"Estou entusiasmado com o anúncio de que, após muito esforço de projeto e desenvolvimento, a disponibilidade comercial do VISI-SWITCH é iminente", diz Neil O'Sullivan, Diretor Executivo da NOJA Power. "Eu considero que a VISI-SWITCH levará a indústria 'de volta para o futuro', porque permitirá que nossos clientes em todo o mundo parem de usar equipamentos que agridem o meio ambiente interruptores, enquanto retornam para a interrupção e isolamento visíveis, que era popular entre os operadores de linha pois forneciam uma garantia de que o alimentador estava isolado. A interrupção visível foi perdida quando as chaves foram fechadas para melhorar a confiabilidade da rede.



VISI-SWITCH da NOJA Power

"A VISI-SWITCH combina o melhor dos dois mundos: a confiabilidade de uma chave SF6 fechada com a interrupção e isolação visível das chaves com interrupção a ar mais antigas", explica O'Sullivan. "Como tal, não há nenhum outro produto no mundo como a VISI-SWITCH. A unidade inclui tecnologia sujeita a pelo menos dois pedidos de patentes mundiais. A VISI-SWITCH eliminará chaves com isolação em SF6 em redes de distribuição de média tensão nos próximos anos".

A NOJA Power investiu $ 10 milhões em um novo Campus de Fabricação de 4300 m2 em sua sede em Brisbane, em parte para a fabricação a VISI-SWITCH. A empresa está planejando contratar 50 funcionários adicionais e executar dois turnos por dia para lidar com a demanda antecipada da VISI-SWITCH quando as unidades entrarem em plena produção em 2017.

A VISI-SWITCH possui um mecanismo de acionamento único e com patente pendente que conecta os interruptores a vácuo aos isoladores e garante que ambas as partes do interruptor se abram uma vez que a operação seja iniciada. A sequência da operação de chaveamento completa é determinada pelo mecanismo de acionamento que abre rapidamente os interruptores a vácuo para interromper a corrente e, depois, após um pequeno atraso, abre lentamente os isoladores de acordo com as normas de coordenação de isolamento. Isso oferece três vantagens fundamentais em relação às soluções existentes: os interruptores a vácuo e os isoladores com patente pendente fornecem interrupção e isolação de carga visíveis -construída na bucha e observável a partir do solo quando a LBS é montada em um poste - em uma única peça que corresponde ao tamanho e ao peso das chaves de interrupção em cargas trifásicas SF6 existente. O mecanismo garante uma sequência operacional segura e o sequenciamento dos interruptores de vácuo e isoladores é controlado a partir de uma única entrada garantindo assim a operação da chave.

VISI-SWITCH da NOJA Power



A VISI-SWITCH OLB15-16-800 é fabricada utilizando um tanque de aço inoxidável com ventilação controlada arco de falha e emprega interruptores a vácuo que apresentam um dielétrico sólido fabricado a partir de borracha de silicone Wacker 310. Este dielétrico sólido é o mesmo material isolante usado nos Religadores Automáticos (ACRs) da série OSM da NOJA Power que foram implantados em mais de 80 países ao redor do mundo. O contato do isolador é revestido com tinta vermelha reflexiva e pode ser facilmente visto através da janela de observação, mesmo à noite (com o uso de uma lanterna). A janela é projetada para permanecer transparente durante toda a vida útil da chave, sem qualquer descoloração, é resistente a riscos e pode suportar temperaturas extremas.

A chave tem uma tensão máxima nominal de 15,5 kV, corrente contínua nominal de 800 A e corrente de curta duração de 16 kA (durante 3 segundos). A chave pode operar em uma faixa de temperatura de -40 a 55 graus Celsius, 0 a 100 por cento de umidade, e atender a especificação de até 1000m de altura (e ser funcional até 3000 m). A unidade é projetada para lidar com a exposição e pulverização de sal, poeira, fumo e gases, vapores e líquidos corrosivos, e pode ser montada horizontal ou verticalmente. Antes da produção completa, a VISI-SWITCH será totalmente testada pelo laboratório independente KEMA na Holanda para garantir longa vida útil e confiabilidade nas mais severas condições ambientais.

A VISI-SWITCH OLB15-16-800 é o primeiro produto da família LBS da NOJA Power e é um dispositivo operado manualmente controlado a partir do solo, usando uma vara de manobra que atinge diretamente o interruptor ou vara mais curta que se conecta a uma haste que se estende a partir da chave. A NOJA Power planeja lançar uma versão motorizada e automatizada da VISI-SWITCH, que será controlada pela cabine RC de controle e comunicação - um sistema de supervisão comprovado usado com os ACRs da série OSM da empresa. As VISI-SWITCH automatizados permitirão operação remota e funcionalidade de seccionalizador. A NOJA Power também planeja lançar versões de 27 e 38 kV da VISI-SWITCH em um futuro próximo.

As concessionárias empregas equipamentos trifásicos para isolar seções de alimentadores para trabalhos de manutenção. Nos últimos anos, chaves com interrupção a ar mais antigas - que não podiam ser operados enquanto o alimentador estivesse sob carga e não eram confiáveis devido à exposição ambiental - foram substituídas por chaves isoladas com SF6. As cahves fechadas a gás podem ser abertas sob carga devido às capacidades de extinção de arco do SF6 e são mais confiáveis porque os contatos são protegidos do tempo, poluição e objetos em queda, como ramos.

No entanto, as chave de interrupção em carga de SF6 sofrem de dois inconvenientes significativos: de acordo com o Painel Intergovernamental sobre Mudança Climática (IPCC), o SF6 é o gás de efeito estufa avaliado mais potente, com um potencial de aquecimento global de 23.900 vezes maior do que o CO2, e a chave fechada faz com que seja impossível para os operadores de linha verificarem visualmente se todas as três fases estão abertas antes de começar o trabalho. A NOJA Power comprometeu recursos significativos de P&D para eliminar estes inconvenientes e atualizou o projeto das LBS para tornar a VISI-SWITCH OLB15-16-800 a escolha ideal para as redes inteligentes atuais.
