Automação sem Limites: Controle Absoluto

Uma exploração dos Algorítmos Distribuídos em IEC 61499 nos Controladores do Religador

Comunicado de imprensa

Julho 2017

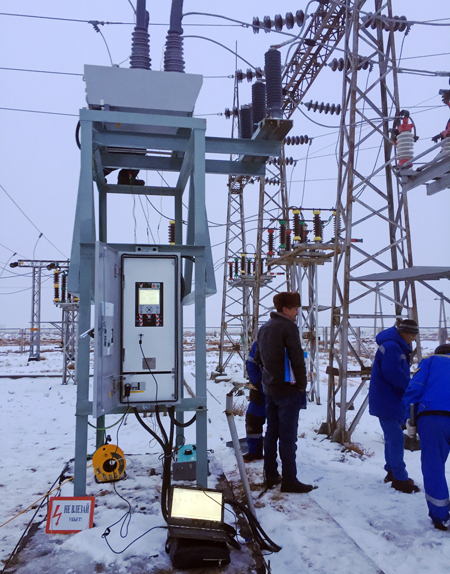

O Religador da NOJA Power integrado em um sistema de controle da subestação

O Religador da NOJA Power integrado em um sistema de controle da subestação

Muitos anos atrás, no início da era do Controlador Lógico Programável (PLC), os engenheiros dos sistemas de controle sonhavam com uma plataforma onde seus projetos poderiam ser passados de controlador para controlador. Apesar de muitos anos de automação, um padrão universalmente adoptável eludiu o engenheiro de sistemas. A progressão através dos padrões foi rapidamente acelerada ao longo das últimas décadas, impulsionada pela dramática proliferação e penetração de redes de computadores em geral. Especialistas foram moldados em uma geração que testemunhou toda a vida adulta em torno dos efeitos dos computadores. Este nível de compreensão da rede de sistemas, em um caso de diferentes sistemas que funcionam bem juntos, é a inspiração para a definição da Norma IEC 61499. Pela primeira vez, esta tecnologia foi disponibilizada nos domínios dos religadores automáticos, com o Controlador do Religador RC10 da NOJA Power estreando essa tecnologia.

A IEC 61499 é baseada na norma PLC para o controle de design alcançado através da portabilidade e simplicidade. Conduzida pela exigência de que os aplicativos baseados em blocos funcionais possam ser desenvolvidos e implantados em várias plataformas, o engenheiro de sistemas de controle finalmente recebeu acesso à portabilidade. Através de um suporte de rede IP, esses engenheiros não só têm a capacidade de projetar controles locais dentro de um único controlador, mas têm a liberdade de implantar um aplicativo em toda uma rede. Esta função foi implantada no controlador RC10 da NOJA Power e foi chamada de Automação de Rede Inteligente (Smart Grid Automation), mas, em essência, o SGA é a IEC 61499 em um religador disfarçado.

A IEC 61499 permite a divulgação e a subscrição de informações em toda a rede. De uma perspectiva do RC10 da NOJA Power, os controladores agora estão equipados com a capacidade de interagir uns com os outros em um esquema de automação completo. Se um engenheiro da concessionária desejar interligar uma configuração de grupo de proteção em um alimentador inteiro de religadores, uma única alteração pode ser refletida por cada dispositivo ao longo da rede. Se a necessidade de configurações de redução de risco de incêndio surgisse em um determinado dia, uma única mudança em um dispositivo poderia ser automatizada para propagar através de todos os dispositivos em uma rede segura e verificada. Ao isolar pequenas redes de IP de religadores sem internet e automatizar tarefas de rotina, as concessionárias reduziriam consideravelmente o risco, pois o controle só precisa ser projetado uma vez e executado em uma área controlada.

Finalmente, os aplicativos SGA não precisam ser restritos ao controlador do religador RC10 da NOJA Power propriamente dito ou aos religadores em geral. O palavra-chave da IEC 61499 é portabilidade, o que também implica que um RC10 agora pode falar o mesmo idioma que qualquer outro dispositivo que suporte a IEC 61499. A integração em sistemas de controle complexos, o design da subestação ou automação de plantas de PLC estão inteiramente dentro dos domínios possíveis atualmente. Se uma planta de fabricação construída com o controle de PLC da IEC 61499 exige um aumento na energia fornecida, o PLC pode emitir um comando para o religador de alimentação alternativo fora da concessionária para fechar e aumentar o fornecimento de energia à rede. Se um fabricante sentir uma falha mecânica dentro do sistema PLC em sua linha de produção, um comando de disparo de emergência pode ser enviado para este mesmo religador fora do prédio para reduzir o risco de danos ao equipamento. Pelo menos, os dados de uso de energia podem ser coletados do religador fora do prédio, que podem ser relatados no sistema PLC dentro do prédio para obter informações de desempenho de fabricação.

Embora a NOJA Power tenha sido pioneira na implantação da IEC 61499 em equipamentos de rede inteligente, seria ingênuo pensar que seria a última. Dado o extenso suporte, documentação e literatura disponíveis no grupo de usuários IEC 61499 para esta norma, seria lógico que outros dispositivos de rede inteligentes começassem a utilizar essa capacidade. A beleza da implementação resulta em uma maior interoperabilidade, onde blocos de função simples podem interagir uns com os outros em uma Rede Local. Esta norma permite que mais equipamentos trabalhem em conjunto para desenvolver a automação multi-plataforma. A capacidade de integração é extensa, onde os dispositivos de medição inteligentes podem compartilhar informações com disjuntores upstream ou onde os centros de controle do motor podem compartilhar informações com o fornecimento para monitoramento harmônico ou restrição de Inrush de corrente inteligente.

"Gostaríamos de felicitar o Grupo de Usuários da IEC 61499 pela visão de fornecer aos fabricantes uma plataforma de automação e controle que possa ser adotada para fornecer automação distribuída", diz Neil O'Sullivan, CEO da NOJA Power Group. "O nível de portabilidade e interoperabilidade entre vários dispositivos de rede inteligente revela um alcance muito maior de controle e capacidade de design para os engenheiros no campo. Com um padrão tão definido, a integração da automação baseada na IEC 61499 é bastante simplificada em redes complexas de controle".

As implementações SGA estão apenas começando a mostrar do que o SGA e o controlador RC10 da NOJA Power são capazes. Ao fornecerem as ferramentas de design para indivíduos talentosos que comandam a proteção e o design de automação, uma nova era de inovação pode ser revelada.

A implementação do RC10 da NOJA Power com a IEC 61499, denominada SGA, está mudando a face da automação de rede, proporcionando confiabilidade, redução de riscos e o desempenho que os engenheiros de sistemas de controle sonham há muito tempo.
