Como a Network Waitaki Ltd fornece subestações seguras

Comunicado de imprensa

março 2017

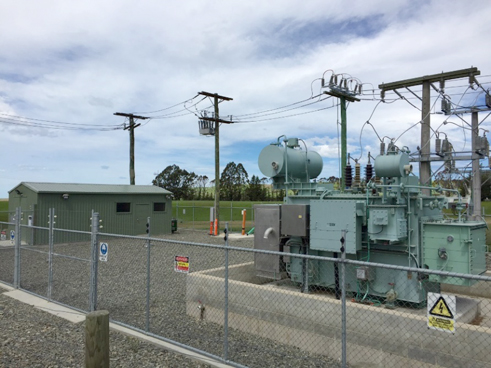

Religador da NOJA Power instalado em subestação da Network Waitaki Duntroon (parte traseira da subestação)

Religador da NOJA Power instalado em subestação da Network Waitaki Duntroon (parte traseira da subestação)

Waitaya, Nova Zelândia - A Network Waitaki Ltd, em conjunto com a OHUG Power Equipment, usou os mais recentes projetos de trabalho seguro m subestações da NOJA Power Switchgear através da implantação exitosa do sistema Painel IHM Remoto da NOJA Power. Tal sistema permite aos usuários transferir o painel IHM de seu Religador OSM da NOJA Power para um novo local dentro de sua subestação via conexão de fibra óptica.

Isso permite o controle e monitoramento seguro do sistema de religamento automático do circuito, adicionando um novo grau de separação e segurança aos operadores de linhas que trabalham em subestações. Quando considerado em conjunto com a especificação 38kV 16kA e isolação em sólido dielétrico, a linha OSM de religadores tornou-se o principal candidato para instalações de subestação rural onde as correntes máximas de falha permanecem abaixo de 16kA. Com uma implantação tão bem sucedida e bem recebida, está em curso um segundo local de instalação.

O painel IHM remoto é um módulo autônomo que consiste em no painel IHM da RC10 da NOJA Power instalado em uma configuração padrão de rack de 19 polegadas. Este módulo inclui uma fonte de alimentação para o painel e modem interno de fibra óptica e fornece uma interface para a conexão de fibra óptica. Ele está disponível nas opções de configuração com um ou dois painéis. Para utilizar o painel IHM remote no sistema de religador da NOJA, tudo o que é necessário é o painel IHM e um modem de fibra óptica para ser instalado no controlador RC10. Uma implementação tão simples é inestimável quando se considera os benefícios de segurança concedidos aos operadores das concessionárias.

A segurança do operador sempre foi um princípio básico de concessioárias responsáveis. O Painel IHM Remoto fornece às concessionárias um novo método de isolar seus operadores dos perigos das subestações, mantendo-os bem longe do mal. O método de conexão de fibra óptica entre a IHM e o controlador do religador permite uma garantia de isolamento, aumentando ainda mais os benefícios de segurança desta implementação. Além disso, o Religador OSM é possui ensaio de tipo de contenção de exaustão de arco de falta, mas isso não alivia os outros riscos e perigos presentes em um ambiente de subestação. Ao adicionar um grau de separação entre o operador da rede elétrica e a fonte de alta tensão, a NOJA Power está permitindo que as concessionárias melhorem a segurança da rede e do operador.

O Painel IHM Remoto é geralmente visto como um aumento dos sistemas de controle SCADA convencionais ao invés de uma substituição. Há ocasiões em que as comunicações SCADA remotas podem ser comprometidas, necessitando de controle local, e é nesta oportunidade que o painel IHM remoto brilha. Ao mover o painel do dispositivo montado em poste para uma sala de controle de subestação a concessionária pode efetivamente eliminar os riscos associados com os operadores que trabalham em condições adversas.

Esta implantação do Painel IHM Remoto coincide com o lançamento do produto Religador OSM38 16kA pela NOJA Power. Equipamentos de interrupção de subestação tradicional muitas vezes demanda um preço premium por suas altas capacidades de interrupção, mas as correntes de falha de subestação rural frequentemente estão abaixo de 16kA. Nessas situações, a capacidade de interrupção adicional é desperdiçada, uma vez que as subestações são superestruturadas e sobre-especificadas para o trabalho em questão. Enquanto no melhor dos casos, as subestações possuem especificações sobre dimensionadas, no pior caso as concessionárias podem ser atrasar obras de remodelação ou de aumento com base em custos exorbitantes para a aplicação. O OSM38 16kA da NOJA Power está sendo favorecido em aplicações de subestação rural ao invés de disjuntores de subestação, e o Painel IHM Remoto da NOJA Power melhora ainda mais a aplicabilidade deste equipamento para o ambiente de subestação.

"Como os Religadores NOJA deveriam estar localizados perto da Subestação Duntroon existente, desejamos utilizar os serviços existentes prestados pela subestação, os quais incluíam:

  • Sistema CC de 110 V
  • Serviço local de 230V AC
  • Sistema de controle SCADA
  • A segurança do controle remoto enquanto estiver no local
  • Um ambiente à prova de tempo para operação e monitoramento do equipamento NOJA

Depois de considerar o acima sabíamos que devia haver uma melhor solução de engenharia para este desafio", relata James Robertson, Engenheiro de Redes Sênior da Network Waitaki. "Nossa integração do sistema NOJA nos serviços de subestação, incluindo o sistema de 110V CC da subestação, garante que temos excepcional confiabilidade de nossos controladores durante interrupções e acesso total à informação e controle sob todas as condições climáticas".

"O desenvolvimento da IHM remota foi uma decisão fácil ao considerar a maior segurança e flexibilidade que ela oferece aos nossos clientes", diz Neil O'Sullivan, Diretor Geral do Grupo NOJA Power. "Para as subestações que incorporam uma sala de controle faz sentido realocar os painéis de controle das cabines de controle em cada dispositivo para racks 19" montados na sala de controle. Esperamos que mais instalações de subestação com salas de controle adotem o conceito de painel remoto".

A Networks Waitaki demonstrou um forte compromisso com a segurança de seus operadores por meio do teste e implantação do Painel IHM Remoto da NOJA Power. Esta instalação fornece aos operadores de concessionárias segurança e tranquilidade incomparáveis em um ambiente de alto risco subestação. Ao buscar continuamente abraçar e desenvolver novas soluções para melhorar a segurança, a NOJA Power está fornecendo soluções inovadoras para aplicações de religadores do mundo real. Quando combinado com o religador OSM38-16kA, a NOJA Power tem uma solução simples e econômica para subestações rurais e grandes com correntes de falta abaixo de 16kA.

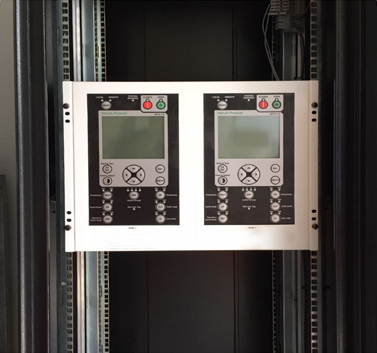

Painel IHM Remoto Duplo da NOJA Power Instalado na Sala de Controle

Painel IHM Remoto Duplo da NOJA Power Instalado na Sala de Controle
