Religadores NOJA Power usados para o Chaveamento de Capacitor

A NOJA Power anuncia hoje que os Religadores Automáticos NOJA Power (RAs ou "religadores") estão sendo usados ​​com sucesso como chaves de capacitor na Colômbia.

Comunicado de imprensa

Agosto 2017A

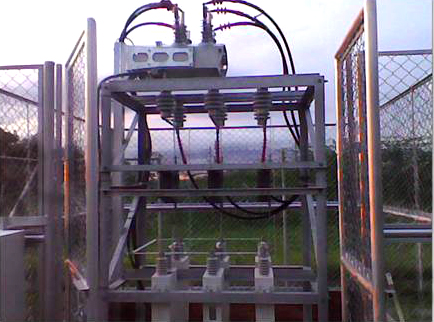

O Religador da NOJA Power Instalado em um Banco de Capacitor Externo

O Religador da NOJA Power Instalado em um Banco de Capacitor Externo

Os religadores da NOJA Power podem ser utilizados em situações além da tradicional classificação de proteção e restauração rápida da fonte de alimentação após uma falha. Uma dessas aplicações é a proteção e o controle dos bancos de capacitores na rede de distribuição.

Os bancos de capacitores são instalados em redes elétricas para minimizar as perdas resultantes da potência reativa, reduzindo os custos operacionais. Como os bancos de capacitores sozinhos não podem ser controlados para atender aos requisitos da rede elétrica, uma instalação básica pode ser melhorada adicionando uma chave entre o banco e a subestação. Isso permite que a concessionária de energia conecte ou desconecte o banco de capacitores da rede.

As instalações de bancos de capacitores básicos podem ser atualizadas para bancos de capacitores chaveados, ao incluir um religador da NOJA Power entre o banco e a subestação. Em uma instalação externa, o religador pode simplesmente ser montado acima do banco de capacitor, com mudanças mínimas na instalação existente. Usando reatores em série com os capacitores, os transientes de chaveamento podem ser minimizados para garantir o funcionamento seguro do religador.

Todos os religadores NOJA Power estão conectados a controladores RC10, permitindo que a comunicação volte para uma estação mestre SCADA. Uma variedade de protocolos de comunicação é suportada para controle e interface com os religadores NOJA Power incluindo o DNP3, o IEC 60870-5 e o IEC 61850. Os operadores de rede podem facilmente conectar ou desconectar o banco de capacitor da subestação através de um comando remoto da estação mestre SCADA ou usando a funcionalidade lógica ou as capacidades de proteção do controlador RC10.

É possível estender a aplicação da chave de capacitor básico para criar um banco de capacitores chaveados usando vários bancos e religadores NOJA Power. Os bancos de capacitores chaveados permitem que a capacitância seja variada numa série de fases conforme necessário, de modo a controlar o fluxo de potência reativa através da rede. Isso é conseguido conectando vários bancos de capacitores juntos, cada um com um religador NOJA Power. A capacitância total pode ser controlada abrindo e fechando os religadores desejados.

Os bancos de capacitores chaveados são úteis em locais onde há grande variação na potência reativa, como nos pontos de conexão para várias formas de geração de energia renovável. Usando a proteção integrada e a funcionalidade lógica do Controlador RC10 ou da aplicação de Automação Smart Grid da NOJA Power, podem ser criados esquemas de automação avançados para controlar automaticamente todos os religadores da NOJA Power no banco de capacitor chaveado.

Um banco de capacitor chaveado com quatro estágios foi instalado em uma usina hidrelétrica na Colômbia. Tal banco foi feito a partir de quatro bancos de capacitores individuais conectados em paralelo, cada um deles controlados por um religador NOJA Power. Os reatores são ainda necessários para cada fase em cada banco de capacitor, a fim de evitar condições de sobretensão durante o chaveamento.

Com esta aplicação de chaveamento de capacitor, a NOJA Power demonstrou mais uma vez a versatilidade dos religadores NOJA Power e dos controladores RC10, estabelecendo a razão deles serem produtos líderes no mercado. Esta aplicação é apenas uma das maneiras pelas quais a NOJA Power está cumprindo o objetivo de ser líder mundial em equipamentos de média tensão. Com a vasta gama de funções de proteção interna, protocolos de comunicação e recursos de Automação Smart Grid, os religadores NOJA Power podem ser implementados para atender a uma variedade de necessidades em redes de energia complexas em todo o mundo.

Banco de Capacitor Chaveado Instalado na Colômbia com Quatro Religadores NOJA Power

Banco de Capacitor Chaveado Instalado na Colômbia com Quatro Religadores NOJA Power
