Transformação da Subestação Americana

A Emerald People’s Utility District Utiliza os Religadores da Série OSM da NOJA Power para Modernizar Equipamentos Antigos da Subestação

Comunicado de imprensa

Setembro 2017

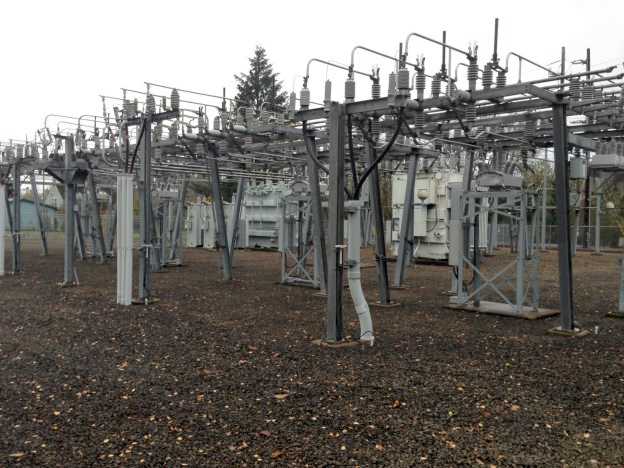

Quatro alimentadores de saída de 20kV, Um Religador OSM da NOJA Power por alimentador

Quatro alimentadores de saída de 20kV, Um Religador OSM da NOJA Power por alimentador

Na última ampliação da rede planejada para a Emerald People's Utility District, a EPUD adquiriu, implantou e encomendou os Religadores da série OSM da NOJA Power para a substituição de antigos equipamentos. A EPUD reformou completamente a subestação de Elmira com a substituição de quatro disjuntores de saída pelos Religadores OSM da NOJA Power. Não só a EPUD conseguiu substituir seus pesados equipamentos antigos pelo mais leve religador disponível hoje, mas também implementaram com sucesso o controle do painel remoto HMI conectado via fibra até a sala de controle da subestação. A renovação da subestação Elmira é apenas o começo para essa concessionária, uma vez que as principais implementações dos Religadores OSM NOJA Power são iminentes com o sucesso da implantação inicial. Os engenheiros da NOJA Power viajaram para Eugene Oregon para prestar assistência e suporte para ajudar a EPUD a alcançar seus objetivos de confiabilidade de rede incomparável e excelência de serviço para sua comunidade.

Embora os disjuntores da subestação tradicionais sejam muitas vezes exigidos a apresentarem altas capacidades de interrupção, os Parques Empresariais, as cooperativas e as concessionárias rurais são muitas vezes abençoados com menores correntes de falta em seus níveis de subestação. Enquanto os requisitos de interrupção forem inferiores a 16kA com uma classificação de corrente consistente abaixo de 800A (ou 1000A a 38kV), o Religador OSM da NOJA Power oferece um valor excepcional pelo preço. O Religador da Série OSM da NOJA Power é disponibilizado juntamente com o controlador RC10, fornecendo o conjunto abrangente de proteção, automação e capacidade de comunicação como padrão - da sobrecorrente, passando pela IEC 61850 e o monitoramento da qualidade de energia. As concessionárias rurais em todo o mundo estão optando por renunciar ao disjuntor de circuito em suas subestações para capitalizar o valor do sistema do Religador OSM da NOJA Power.

A operação de reequipamento da EPUD na subestação Elmira foi um caso muito simples, com as unidades do Religador OSM montadas nos antigos feixes de disjuntores. Embora a comparação de tamanho tenha sido bem divertida, o design compacto do sistema do Religador OSM coube perfeitamente no ambiente da subestação. Não só a EPUD conseguiu reutilizar suas antigas plataformas de montagem, eles também conseguiram remover aproximadamente 330 metros de cabo de cobre de seus antigos disjuntores que iam até a sala de controle da subestação. Como o Religador OSM  já possui transformadores de corrente integral e sensores de voltagem em cada bucha combinada com o controlador RC10 adjacente montado no quadro da subestação, não havia necessidade de cabos adicionais para o centro de controle. Toda a fiação, os relés e CTs externos foram substituídos por uma conexão de fibra única que se estende para o painel remoto HMI do sistema do religador OSM montado na subestação.







Arranjo de Montagem da Subestação do Religador OSM da NOJA Power OSM



Em dezembro de 2016, o vice-presidente da NOJA Power Rick Campanalie e o engenheiro de vendas Martin van der Linde viajaram para Eugene Oregon para fornecer treinamento e apoio à Emerald People's Utility District. Desde o sucesso da atualização da subestação de Elmira, a EPUD implantou várias novas instalações dos Religadores OSM da NOJA Power, com planos para uma maior implantação na rede dos Religadores OSM em 2017.







A Equipe EPUD Instalando o Religador OSM da NOJA Power



O engenheiro de sistemas da EPUD, Doug Barab, comentou a qualidade do equipamento e a facilidade da instalação, tanto em aplicações nas subestações como em pólos em campo. "Do encaixe e da embalagem a um design bem pensado para a qualidade do gabinete e do religador, a NOJA demonstra mais uma vez um alto grau de atenção aos detalhes. Isso contribuiu para a rápida implantação dos dispositivos NOJA, mesmo que as instalações fossem diferentes do que fizemos no passado. Descobrimos ser capazes de substituir completamente uma unidade da subestação em apenas dois dias, incluindo a remoção do antigo disjuntor e painel de relé. Uma equipe de linha pode instalar e testar uma unidade em meio dia. A subestação e os técnicos realmente gostam dos dispositivos NOJA e deixaram claro que eles querem nos ver usar mais deles no futuro ".







Instalação de Painel Remoto HMI da NOJA Power, Um controle por Religador de Alimentador



"Os religadores OSM da NOJA Power são igualmente capazes de serem usados ​​em aplicações da subestação, bem como aplicações dentro da capacidade de nível de falta do produto", informa Neil O'Sullivan, CEO da NOJA Power Group. "Como são uma solução completamente integrada com todas as medidas, controle, proteção, Scada e automação embalados como uma solução única, toda a subestação é simplificada e o painel remoto com a conexão de fibra única cria uma sala de controle de subestação automática HMI. A NOJA Power orgulha-se de trabalhar com a Emerald PUD no seu projeto de modernização da subestação ".





NOJA Power Remote HMI Panel Wiring

Fiação do Painel Remoto HMI da NOJA Power



A NOJA Power se dedicada a ajudar as concessionárias a atingir seus objetivos de confiabilidade e desempenho da rede. A NOJA Power orgulha-se em apoiar Doug Barab e a equipe da Emerald People's Utility District à medida que crescem suas capacidades de rede e continuam a servir sua comunidade com excelência. A atualização da subestação de Elmira na EPUD é uma das muitas aplicações de campo do religador da série OSM implantado hoje em todo o mundo, onde décadas de experiência da NOJA Power estão fornecendo religadores líderes em segurança, desempenho e confiabilidade. A NOJA Power está sempre procurando trabalhar com concessionárias como a EPUD, ajudando-as a atingir seus objetivos de confiabilidade e excelente serviço às suas comunidades.
