As Vantagens da Tecnologia de Interruptor à Vácuo em Dispositivos de Média Tensão

A NOJA Power emprega uma tecnologia comprovada de interruptor à vácuo em seu Religador Automático da série OSM para fornecer às concessionárias uma solução confiável e sustentável.

Comunicado de imprensa

Novembro 2017

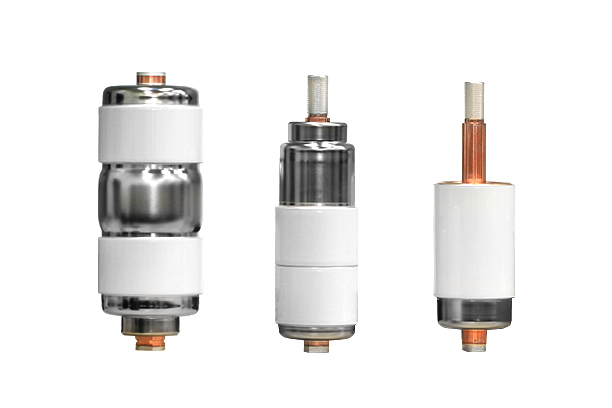

Interruptores à Vácuo utilizados nos Religadores OSM da NOJA Power

Interruptores à Vácuo utilizados nos Religadores OSM da NOJA Power

Desde a criação da empresa, os engenheiros da NOJA Power se comprometem a oferecer aos clientes soluções confiáveis ​​e sustentáveis ​​para dispositivos de média tensão.

Para atender aos padrões de confiabilidade e sustentabilidade estabelecidos pelas concessionárias, o Religador Automático da série OSM da NOJA Power (ACR ou "auto-religador") emprega um interruptor à vácuo alojado em um dielétrico sólido para eliminar a necessidade de meios isolantes prejudiciais ao meio ambiente, como o Hexafluoreto de Enxofre (SF6). A prática de interruptores à vácuo em dispositivos de média tensão está bem estabelecida na indústria devido a vários benefícios importantes, como redução de custos e confiabilidade.

Uma grande vantagem dos interruptores à vácuo é a sua tecnologia sustentável e facilmente reciclável, ao contrário de outros meios de interrupção, como o SF6 e a óleo. O gás SF6 é um meio isolante eficaz para aplicação em dispositivos, mas é classificado como um gás com efeito estufa e tem um potencial de aquecimento global 23.900 vezes maior que o dióxido de carbono (CO2) de acordo com o Painel Intergovernamental sobre Mudanças Climáticas (IPCC). Com a crescente preocupação com os danos ambientais causados ​​pelo SF6, que está sujeito a regulamentos de manipulação e disposição que aumentam o custo do ciclo de vida. O uso de um interruptor à vácuo alojado em um dielétrico sólido garante que as concessionárias utilizem uma tecnologia mais sustentável.

O desenvolvimento do interruptor à vácuo, comumente referido como "VI", desde a primeira patente em 1890, forneceu aos clientes uma solução confiável para suas necessidades de chaveamento. O VI possui uma carcaça cerâmica hermeticamente fechada que garante um vácuo permanente ao longo de sua vida útil de 30 anos, sem necessidade de manutenção. O corpo cerâmico abriga um contato estacionário e um contato móvel que está conectado a um mecanismo de atuação. O movimento de contato é fornecido através do fole do VI.

Quando o interruptor à vácuo é aberto, um arco elétrico que envolve plasma quente é formado entre os contatos, facilitando o movimento de elétrons. O plasma é formado a partir do metal fundido dos contatos e é emitido a partir de uma área local no contato chamado 'ponto catódico'. Quando a corrente alternada passa por zero, o arco de plasma é extinto e o vácuo resiste a qualquer tensão de recuperação transitória (TRV) para uma operação de chaveamento bem-sucedida.

A confiabilidade e as pequenas lacunas de contato observadas nos VIs modernos foram devidas a dois grandes elementos de design. Em primeiro lugar, o material de contato, geralmente uma liga de cobre, desempenha um papel importante em assegurar que a erosão de contato seja praticamente eliminada nos VI modernos, para garantir um chaveamento confiável e atender as 30 mil operações de carregamentos completos da Série OSM. Em segundo lugar, a geometria de contato é cuidadosamente projetada para induzir um campo magnético (axial ou transversal) que move o arco elétrico e o ponto do cátodo durante a abertura para aumentar sua capacidade de chaveamento.

A confiabilidade e o tamanho reduzido do interruptor à vácuo, juntamente com um design dielétrico sólido que é validado através de extensas análises de elementos finitos e ensaios de tipo independentes, asseguram que o Religador da Série OSM seja uma solução econômica e confiável para satisfazer os requisitos de distribuição de energia elétrica.

"Nós escolhemos usar interruptores à vácuo em nossos produtos porque são ecológicos e o melhor meio de interrupção disponível atualmente ", afirmou Neil O'Sullivan, Diretor Administrativo do Grupo.

 A instalação, pela NOJA Power, de mais de 40.000 séries OSM em 85 países é um testemunho da confiabilidade da tecnologia. A série OSM utiliza interruptores à vácuo dentro de um pólo dielétrico sólido para atingir tensões nominais de 15kV, 27kV e 38kV, que foram todos testados individualmente para garantir a confiabilidade nos ambientes mais severos. Com uma vida útil específica de 30 anos, o Religador OSM da NOJA Power fornece às concessionárias uma solução econômica, confiável e ambientalmente sustentável para os requisitos de chaveamento.
