Localização de Falta - Obtida com o uso do Religador

Comunicado de imprensa

Novembro 2019

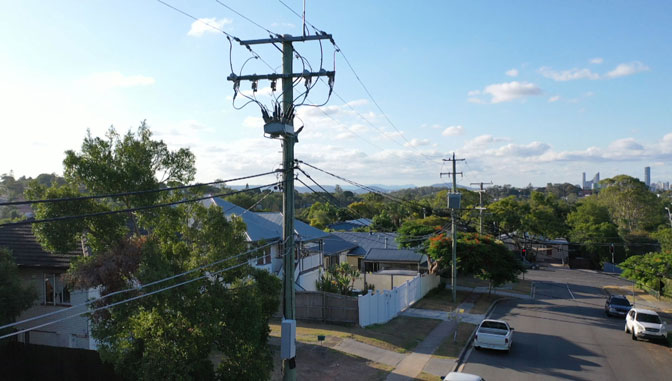

Instalação do Religador OSM da NOJA Power

Instalação do Religador OSM da NOJA Power

Localizar faltas na rede de distribuição elétrica pode ser um processo caro e demorado. A complexidade e a não linearidade da rede oferecem desafios adicionais ao uso de técnicas de localização de faltas no estilo da transmissão. Uma técnica aperfeiçoada para otimizar o processo de localização de faltas é utilizar equipamentos inteligentes distribuídos na rede, como Religadores Automáticos, para sinalizar a passagem de faltas por toda a rede, permitindo que os operadores minimizem a área de busca quando forem localizar faltas em suas instalações.

O Indicador de Falta é o uso de um ativo de proteção para sinalizar se quando alguma operação devida a parâmetros da rede (corrente, tensão, frequência ou uma combinação dos mesmos) houver sido detectada em um nó na rede de distribuição. Normalmente, um nível de pickup é definido, com um curto tempo de histerese na operação, definindo um sinalizador para possíveis ocorrências de falta através de um trecho.




Instalação do Religador OSM da NOJA Power

Instalação do Religador OSM da NOJA Power

Essencialmente, os religadores automáticos são usados ​​como dispositivos de proteção por si só, mas podem ser configurados para fornecer alarmes ou indicação de FPI em configurações mais sensíveis. Essa configuração de proteção reduz o risco de disparos, mas fornece dados para a estimativa da localização da falha.

Além disso, ao usar o religador OSM NOJA Power como dispositivo indicador de passagem de falta, é possível usar a proteção direcional como indicador. Essa funcionalidade é essencial em faltas à terra de alta impedância, permitindo que as concessionárias determinem se a passagem de falta de medição foi um efeito capacitivo ou uma falta genuína a jusante.

Os Religadores OSM da NOJA Power têm sido usados ​​extensivamente como dispositivos complementares de indicação de faltas. Os religadores são normalmente distribuídos por toda a rede, fornecendo uma visão global dela e a capacidade de segmentar zonas de faltas de forma muito clara. Com a maioria das novas instalações do Religador OSM, incluindo uma forma de comunicação remota, a localização de faltas torna-se significativamente menos dispendiosa do que os métodos tradicionais.

“Nossos religadores melhoram a visão instantânea que nossos clientes têm sobre suas redes”, relata o Diretor do Grupo NOJA Power, Neil O'Sullivan. “A localização de falta é um ponto de dados importante para a detecção local ou remota e pode até mesmo ser incorporada em esquemas automáticos de detecção e isolamento de faltas.”

Para indicações de localização de faltas simples, os elementos de proteção padrão no controlador RC10 do religador OSM podem ser configurados para alarmar e travar em níveis de pickup mais baixos, fornecendo visão da passagem da falha. No entanto, os algoritmos mais sofisticados têm sido desenvolvidos usando o protocolo IEC 61499 de Automação de Smart Grids dos Religadores OSM da NOJA Power, fornecendo aos engenheiros de proteção a capacidade de construir aplicações usando a tabela lógica dirigida ao CLP-Styles para lidar com casos complexos.

Para mais informações sobre como obter a Localização de Faltas com o sistema de Religadores OSM da NOJA Power ou para resolver seus desafios de rede de distribuição, visite www.nojapower.com.br ou entre em contato com seu distribuidor local da NOJA Power.
