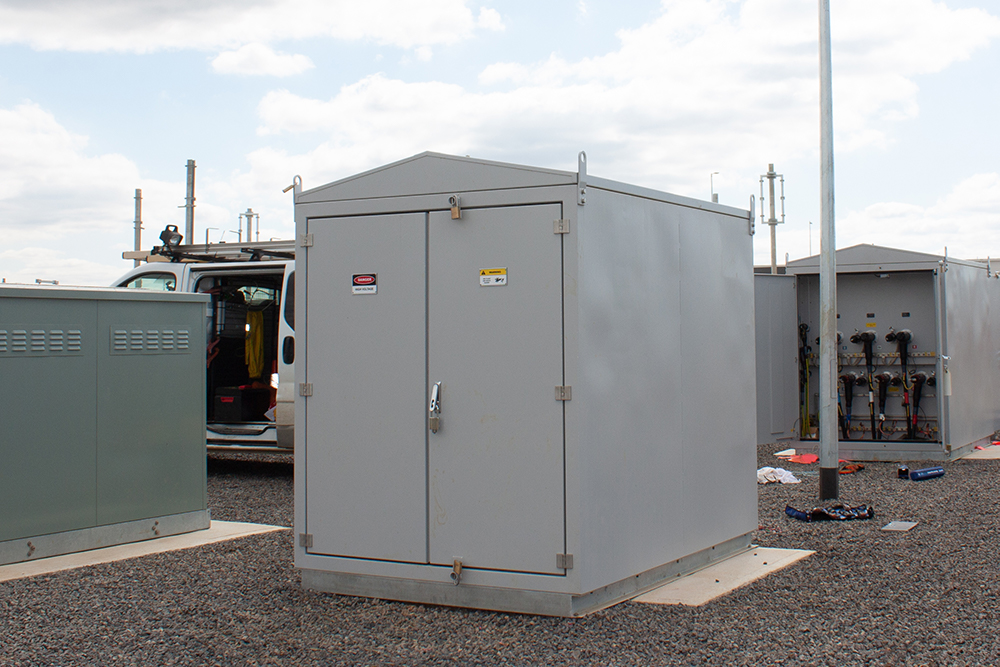

Um Quiosque de Solo para Conectar Energias Renováveis e Geração Distribuída

Um Quiosque de Solo para Conectar Energias Renováveis e Geração Distribuída

A disseminação da geração distribuída é o novo padrão para as operadoras de redes de distribuição, pois a viabilidade comercial de geração de médio porte incentiva o desenvolvimento dessa infraestrutura. Conectar essas usinas de geração à rede fornece um desafio único, no qual a conexão não é mais trivial, mas os custos das conexões de engenharia devem ser razoáveis.

Figura 1 – Compartimento de Cabos mostrando TC´s de Medição Opcional

Figura 1 – Compartimento de Cabos mostrando TC´s de Medição Opcional

O novo produto GMK da NOJA Power é um exemplo de um equipamento com o ponto-de-conexão turnkey desenvolvido em colaboração com Fornecedores de Serviços de Rede de Distribuição (DNSP) australianos e refinado através de diversas aplicações práticas. Ao incorporar as permutações típicas em um único produto versátil, os usuários finais podem obter economia em conexões com a flexibilidade necessária.

Aplicações instaladas existentes incluem:

  • Equipamentos Móveis Montados em Skids para se conectarem a Geradores de Mineradoras
  • Conexões ferroviárias para Conversão Automática
  • Conexão Individual do Gerador na infraestrutura privada
  • Conectando Geradores a diesel para Micro-redes

Do ponto de vista técnico, os principais requisitos internos podem incluir:

  • Disjuntor
  •  Uma Chave de Aterramento de Carga Lateral
  • Instrumento de Medição
  • Transformador de Alimentação Auxiliar
  • TC´s Adicionais para Proteção Diferencial
  • Medição de Qualidade de Energia
  • Intertravamentos de Check de Sincronismo, Auto-Sincronização e Carga Viva
  • Tensão Tradicional e Proteção de Corrente
  • Controle SCADA Através da IEC 61850, DNP3 ou a IEC60870-5-101/104
  • Acesso à Engenharia Remota



Vista do Compartimento de Alta Tensão, Porta de Acesso Lateral

Vista do Compartimento de Alta Tensão, Porta de Acesso Lateral

O GMK NOJA Power é um Religador OSM com controle RC. Ao montar o produto em poste no GMK, os usuários recebem a maior parte das funções de proteção, automação e comunicação que seriam necessárias para a conexão de geração distribuída.

Com o Religador OSM montado em um GMK, as conexões aéreas tradicionais são substituídas por terminais de perfil DIN, permitindo a instalação direta de cabos subterrâneos no dispositivo.

A internalização do Religador OSM em um GMK fornece um bom ambiente interno para a instalação de qualquer equipamento periférico ou sistemas auxiliares. O upgrade padrão é incluir uma chave de aterramento mecanicamente intertravada. Ao intertravá-lo com o bloqueio mecânico do religador, os engenheiros fornecem aos operadores a capacidade de aterrar o lado de carga do religador somente quando o religador estiver na posição aberta. Em conformidade com os padrões das mineradoras, a posição da chave pode ser facilmente bloqueada com um cadeado.



Compartimento de Controle de BT – GMK NOJA Power

Compartimento de Controle de BT – GMK NOJA Power

O Religador OSM da NOJA Power também fornece proteção SEF, com a opção TC Combinada fornecendo um pickup mínimo de SEF de 200mA, com incrementos de precisão de 100mA. Essa funcionalidade atende aos requisitos de mineradoras para sensibilização SEF de 500mA em um único produto.

Outras características de segurança no GMK incluem a função Wi-Fi, permitindo acesso seguro do equipamento em ambientes perigosos - mantendo os operadores distantes de equipamentos de alta tensão.

A função de proteção é ainda suportada pelo Check de Sincronismo e pelo Auto-Sincronizador integrados, ativados pelo sensor de tensão do religador OSM em ambos os lados da chave. Isso facilita intertravamentos seguros em práticas de chaveamento, enquanto permite a sincronização de carga e fonte através do uso do Sincronizador Automático ANSI 25 interno.

Para cenários de geração distribuída, o GMK oferece amplo espaço para inclusão de Transformadores de Corrente e Transformadores de Tensão de classes de medição. Os TCs podem ser isolados por baixa tensão, pois cabos subterrâneos isolados são alimentados através deles durante a instalação antes de terminarem nas buchas GMK. Todos os instrumentos são conectados a blocos de terminais no painel de controle do GMK, proporcionando um ambiente de trabalho seguro para equipamentos de medição.

Por fim, adições simples como pontos de içamento removíveis ou design de montagem em skid, permitem que o GMK seja transportado em torno de mineradoras ou infraestrutura privada com facilidade. O tempo de comissionamento é bastante reduzido, pois o sistema completo pode ser testado na fábrica, reduzindo os requisitos de teste em instalações completas. Esses recursos tornam a conexão renovável muito mais econômica, fornecendo um uso eficiente de recursos para padronizar um produto.

“Nosso produto GMK fornece todos os recursos avançados de comunicações de proteção e registro de dados padrão em nossa gama de religadores de montagem em poste e os disponibiliza para redes de cabos subterrâneos”, diz o Diretor do Grupo NOJA Power, Neil O'Sullivan. "Com o espaço disponível no Quiosque da série GMK2000, os TC’s e TP’s de classes de medição podem ser equipados com medição de receita, bem como qualquer equipamento de comunicação adicional necessário para oferecer uma solução completa em um único gabinete."

Para mais informações, entre em contato com a NOJA Power ou visite www.nojapower.com.br
